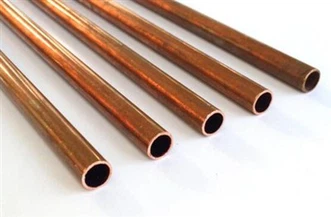

Šta je bakarna cijev C10200?
Bakar C10200 cijevi se proizvode korištenjem bakra visoke-čistoće,-bez kisika (min. 99.95% Cu) koji pruža vrhunsku električnu i toplotnu provodljivost. Mehanička svojstva cijevi su vlačna čvrstoća 220-300 MPa, granica popuštanja 50-90 MPa i izduženje 30-50%, što osigurava vrhunsku duktilnost i formabilnost. Poseduju tvrdoću po Brinellu od oko 45-80 HB i otporni su na habanje, ali i dalje fleksibilni. Njihova zavarljivost i otpornost na koroziju čine ih prikladnim za električne, industrijske i vodovodne aplikacije, uz dugotrajan rad u visoko zahtjevnim uvjetima koji zahtijevaju visoku provodljivost i izdržljivost.
Specifikacije bakrenih C10200 cijevi
| Standard | ASTM B111 / ASTM B75 / ASTM B280 / ASTM B68 / ASME SB111 / ASME SB75 / ASME SB280 / ASME SB68 |
|---|---|
| Materijal | Bakar |
| Vanjski prečnik | 2-914mm |
| Vanjski promjer (OD) | 4mm-150mm |
| Debljina zida: | 0,25 mm-8 mm |
| Dužina | 1 metar-6 metara ili po potrebi |
| Vrste | Bešavne cijevi, cijev / lagano vučena cijev / lagano žarena cijev / svijetla cijev / žarena cijev, žarena cijev, potpuno žarena cijev, tvrdo vučene cijevi |
| Aplikacija | 1. Palačinka zavojnica za ACR, Opšte inženjerske aplikacije 2. LWC zavojnica za ACR, Opšte inženjerske aplikacije 3. Ravna bakrena cijev za ACR i hlađenje 4. Unutar-bakarna cijev s utorima za ACR i hlađenje 5. Bakarna cijev za transportni sistem vode, gasa i nafte 6. Polu{1}}bakarne cijevi za industrijsku primjenu |
Bakar C10200 cijev Hemijski sastav
| Ocjena | Cu | Ph |
| C10200 | Uključujući Ag | 0.004 – 0.012 |
Mehanička svojstva bakrene cijevi C10200
| Gustina (lb / cu. in.) | Električna otpornost (mikrohm-cm (na 68°F)) | Tačka topljenja (stepen F) | Srednja koef. termička ekspanzija | Modul napetosti elastičnosti |
| 0.323 | 10.6 | 1981 | 9.4 | 17000 |
Tabela debljine cevi bakra C10200
| (mm) | Vanjski prečnik (mm) |
Tabela Y Pola tvrda žarena cijev |
Tabela X Pola tvrda svjetlosna cijev |
Tabela Z Tvrdo vučena cijev tankog zida |
|||
|---|---|---|---|---|---|---|---|
| Maksimalni radni pritisak (N/mm2) |
Debljina (mm) |
Maksimalni radni pritisak (N/mm2) |
Debljina (mm) |
Maksimalni radni pritisak (N/mm2) |
Debljina (mm) |
||
| 8 | 8 | 10.5 | 0.8 | 9.7 | 0.6 | 9.8 | 0.5 |
| 6 | 6 | 14.4 | 0.8 | 13.3 | 0.6 | 11.3 | 0.5 |
| 10 | 10 | 8.2 | 0.8 | 7.7 | 0.6 | 7.8 | 0.5 |
| 15 | 15 | 6.7 | 1 | 5.8 | 0.7 | 5 | 0.5 |
| 12 | 12 | 6.7 | 0.8 | 6.3 | 0.6 | 6.4 | 0.5 |
| 18 | 18 | 5.5 | 1 | 5.6 | 0.8 | 5 | 0.6 |
| 28 | 28 | 4.2 | 1.2 | 4 | 0.9 | 3.2 | 0.6 |
| 22 | 22 | 5.7 | 1.2 | 5.1 | 0.9 | 4.1 | 0.6 |
| 35 | 35 | 4.1 | 1.5 | 4.2 | 1.2 | 3 | 0.7 |
| 54 | 54 | 3.6 | 2 | 2.7 | 1.2 | 2.5 | 0.9 |
| 159 | 159.4 | 1.5 | 2 | 1.5 | 1.5 | ||
| 42 | 42 | 3.4 | 1.5 | 3.5 | 1.2 | 2.8 | 0.8 |
| 67 | 67 | 2.8 | 2 | 2 | 1.2 | 2 | 1 |
| 108 | 108.1 | 2.2 | 2.5 | 1.7 | 1.5 | 1.7 | 1.2 |
| 76.1 | 76.2 | 2.5 | 2 | 2.4 | 1.5 | 1.9 | 1.2 |
| 133 | 133.4 | 1.4 | 1.5 | 1.6 | 1.5 | ||
Tablica veličina bešavne bakrene cijevi C10200
| Vanjski prečnik (OD) [in (mm)] |
Nominalno veličina |
Unutrašnji prečnik (ID) [in (mm)] |
||
|---|---|---|---|---|
| Tip L | Tip K | Tip M | ||
| 1⁄2 (12.7) | 3⁄8 | 0.430 (10.922) | 0.402 (10.211) | 0.450 (11.430) |
| 3⁄8 (9.5) | 1⁄4 | 0.315 (8.001) | 0.305 (7.747) | |
| 2 5⁄8 (66.675) | 21⁄2 | 2.465 (62.611) | 2.435 (61.849) | 2.495 (63.373) |
| 5⁄8 (15.875) | 1⁄2 | 0.545 (13.843) | 0.528 (13.411) | 0.569 (14.453) |
| 7⁄8 (22.225) | 3⁄4 | 0.785 (19.939) | 0.745 (18.923) | 0.811 (20.599) |
| 3⁄4 (19.05) | 5⁄8 | 0.668 (16.967) | 0.652 (16.561) | 0.690 (17.526) |
| 1 1⁄8 (28.575) | 1 | 1.025 (26.035) | 0.995 (25.273) | 1.055 (26.797) |
| 1 5⁄8 (41.275) | 11⁄2 | 1.505 (38.227) | 1.481 (37.617) | 1.527 (38.786) |
| 1 3⁄8 (34.925) | 11⁄4 | 1.265 (32.131) | 1.245 (31.623) | 1.291 (32.791) |
| 2 1⁄8 (53.975) | 2 | 1.985 (50.419) | 1.959 (49.759) | 2.009 (51.029) |
| 3 1⁄8 (79.375) | 3 | 2.945 (74.803) | 2.907 (73.838) | 2.981 (75.717) |
Upotreba bakrene cijevi C10200
Bakrene C10200 cijevi se obično primjenjuju u mnogim industrijama na osnovu njihove čistoće, visoke električne i toplinske provodljivosti i izvanredne otpornosti na koroziju. Ove cijevi su pogodne za električne, na primjer, sabirnice, dijelove transformatora i visokonaponske-priključke. Unutar sektora vodovoda i klimatizacije, cijevi omogućavaju efikasan prijenos tekućine i plinova. Bakrene C10200 cijevi se također koriste u izmjenjivačima topline, kriogenoj tehnologiji i vakuumskoj tehnologiji zbog svoje strukture bez kisika-. Bakrene cijevi C10200 su također ključne u vazduhoplovstvu, automobilizmu i medicini, gdje su preciznost, izdržljivost i pouzdanost potrebni za inženjering visokih{9}}performansi i bitnu primjenu.
